Le premier échantillon au niveau de la cellule est déjà presque un kilomètre au-dessus de la mer.
01 / Explorer
Suivre et tourner autour de la cellule
La lecture temporelle enchaîne 34 volumes réels toutes les cinq minutes de 18 h à 20 h 45 UTC. Choisis la réflectivité, le Doppler ou une variable polarimétrique. Le rideau vertical peut pivoter autour du radar pour former une coupe colorée dans la direction choisie.
Ouvrir la vue voxel 18:45-19:00 dans un nouvel onglet
Étape 1 / 4
Le faisceau bas passe déjà vers un kilomètre.
Glisser pour tourner
Flèches pour déplacer
Molette pour zoomer
Dessus : nord en haut, est à droite
Variable animée
Déplacer la vue seulement
Chargement du volume…
WebGL natif · aucune bibliothèque externe
Un écho soutenu subsiste à 4,45 km. Le sommet réel dépasse donc la limite verticale de ce volume.
Les six couches ne sont pas simultanées : l’antenne les acquiert successivement pendant un peu plus de quatre minutes.
L’affichage suit la convention visuelle de la carte de référence. Le signe natif CF du NetCDF est conservé dans l’analyse.

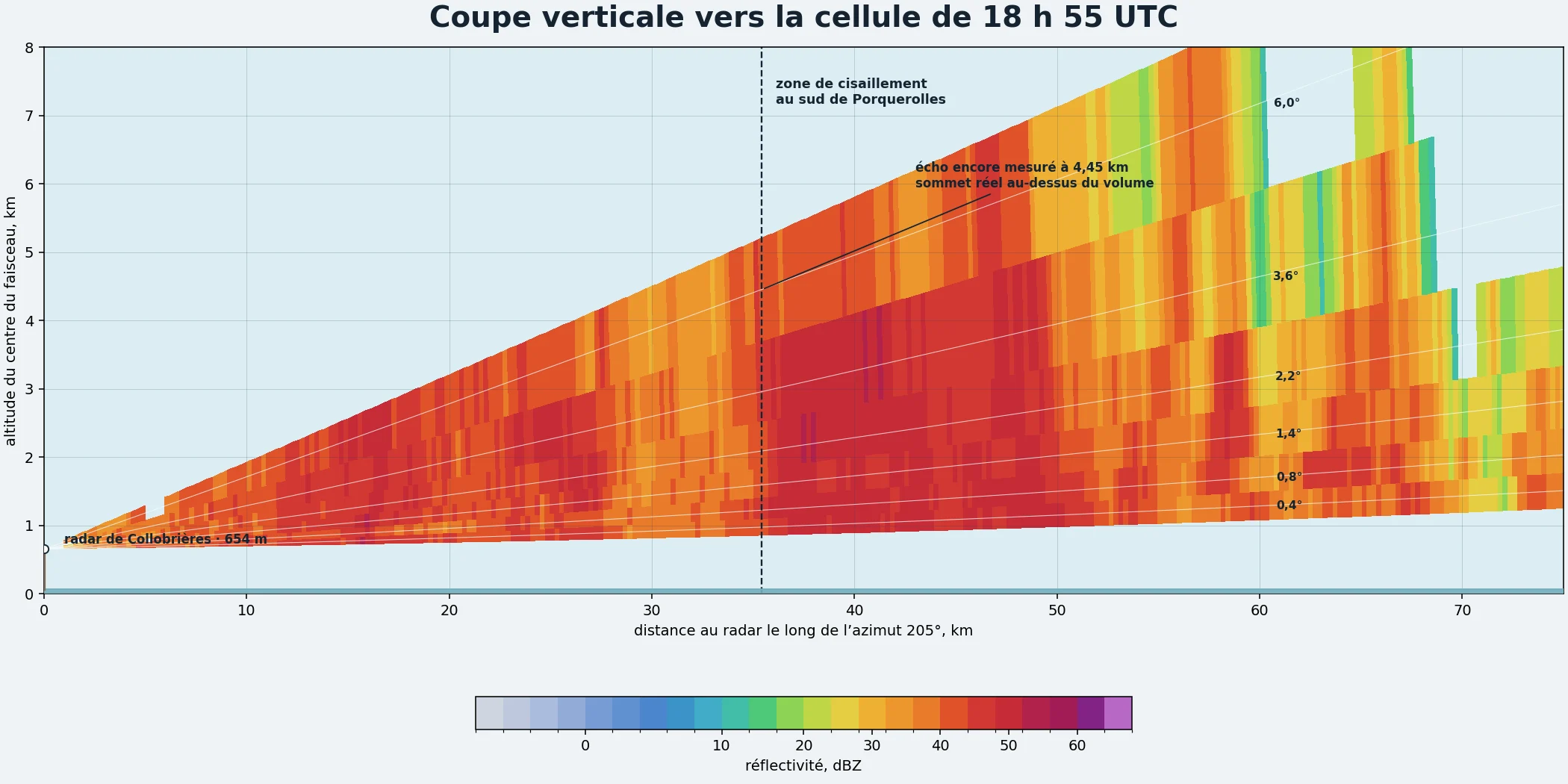

02 / Trancher
La verticale sans illusion
La coupe interactive peut suivre l’azimut choisi autour du radar. Les traits verticaux relient les centres de portes mesurés sur deux faisceaux adjacents. La couleur entre eux est une interpolation visuelle, pas une mesure supplémentaire.
